infinity beam®

Mit der erfolgreichen sparks®-Serie hat LOBO unter Beweis gestellt, die hellsten Multicolor-Laser der Welt bauen zu können. Der neue infinity beam® geht bei allem, was den Erfolg der sparks®-Reihe ausmacht, noch einmal ein deutliches Stück weiter.

Wie keine andere Entertainment-Technologie sticht der Strahl eines infinity beam® über dutzende Kilometer durch das Dunkel des Nachthimmels. Eigens entwickelte Long-Range-Optiken und Projektionsköpfe machen den infinity beam® nicht nur zu einer High-End-Alternative zu Suchscheinwerfern mit wesentlich höherer Reichweite. Darüber hinaus ist infinity beam® auch ein universelles Entertainmentsystem für die Massen mit beeindruckender CO2-Bilanz.

Produktübersicht

Schon vor Jahren hat LOBO Pionierarbeit mit dem bahnbrechenden PCS-System geleistet. Dieses proprietäre optische System erhöhte die effektive Helligkeit der damals stärksten Multicolor-OPSL-Laser um das neunfache. Für typische Showeinsätze ist auch das infinity beam®-System mit dieser Technologie erhältlich – jedoch mit deutlich mehr Leistung und einem messerscharfen TEM00-Laserstrahl.

Für noch forderndere Anwendungen gibt es den infinity beam® auch mit dedizierten

Long-Range-Displayköpfen für Einzelstrahlen oder Projektionen. Die hier eingesetzte, komplett neu entwickelte und auf Höchstleistung getrimmte DSC-Optik stellt sogar LOBOs eigenes PCS-System in den Schatten, und sorgt auf große Distanzen für eine Helligkeitssteigerung um das bis zu 50-fache!

Diese einzigartige Kombination aus unvergleichbarer Multicolor-Power mit marktführender Leistungsdichte bei äußerster Flexibilität ist der Beginn einer neuen Ära für Laserentertainment im großen Stil.

Produktfeatures

Unübertroffene Helligkeit über große Distanzen

Den Kern eines infinity beams® bilden bis zu vier ultra-high-power OPSL-Laser-Einheiten, die jeweils bis zu 26 Watt an Ausgangsleistung in einem Strahl in TEM00-Referenzqualität liefern. Die maximal mögliche Ausgangsleistung rangiert damit im 100 Watt-Bereich. Hohe Leistungen und ein guter Strahl allein sind für die beispiellose Helligkeit dieser Systeme über große Distanzen jedoch bei Weitem noch nicht genug.

Die effektive Helligkeit eines Lasersystems hängt letztlich von der Lichtintensität in der Luft ab und wie diese über möglichst große Distanzen aufrechterhalten wird. Die doppelte Leistung resultiert in doppelter Helligkeit. Die Halbierung der Divergenz bedeutet z.B. eine Helligkeitssteigerung um das 4-fache, da sich der Strahldurchmesser in zwei Richtungen verringert.

Strahldurchmesser und Divergenz haben also einen weitaus größeren Einfluss auf die Sichtbarkeit des Laserstrahls als die Ausgangsleistung des Lasers. Es macht also Sinn, eher in einen besseren Strahl als in mehr Watt zu investieren. Das von LOBO erstmals für die sparks®-Serie entwickelte PCS-System reduziert die Divergenz des Laserstrahls bereits um das 3-fache, was zu einer Steigerung der effektiven Helligkeit um Faktor 3² = 9 führt.

Die komplett neu entwickelte DSC Long-Range Optik im Inneren des infinity beam dagegen erreicht sogar eine fast unfassbare Helligkeitssteigerung um Faktor 50! Ein Laser-Entertainmentsystem mit solchen Spezifikationen mischt die Karten vollig neu und eröffnet ganz neue Möglichkeiten zur Unterhaltung selbst großer Menschenmassen.

Sogar die hellsten Suchscheinwerfer sehen im Gegensatz zum infinity beam® auf weite Distanzen blass aus. Reichweiten von bis zu 60 km sind plötzlich problemlos realisierbar. Mit neuen Long-Range Projektionsköpfen liefert infinity beam auch bei widrigen Umständen, wie hohe Umgebungs- helligkeit und Projektion über große Distanzen, überzeugende Ergebnisse.

Ein professioneller Entertainment-Laser ohne Kompromisse

Für den üblichen Showeinsatz ist eine Vielzahl an Lösungen verfügbar. Zur Realisiserung weithin sichtbarer Strahlen oder Projektionen über große Distanzen treibt die Bastelei aber oft erstaunliche Blüten. Manche experimentieren sogar mit Industrielasern, die für gänzlich andere Einsatzgebiete gebaut worden sind. Ihnen fehlt alles, was man im Showeinsatz benötigt. Sie sind sperrig und empfindlich, weil sie für kontrollierte Umgebungsbedingungen entwickelt worden sind. Infinity beam dagegen bildet eine extrem flexible Infrastruktur für mehrfarbige Laser bei großen Events oder auf große Distanzen ohne Kompromisse:

  • Kompakt, flexibel, autark (keine empfindlichen und sperrigen Maschinen, keine Fasern,...)
  • Einfacher Aufbau und Betrieb (Industrielaser sind nicht Road-tauglich und sehr komplex)
  • Wartungsfrei (Industrielaser unterliegen häufigen und regelmäßigen Wartungsintervallen)
  • Bis 35°C komplett luftgekühlt (Hochleistungs-Industrielaser benötigen Wasserkühlung)
  • Solider, wetterfester Aufbau (Industrielaser sind nur für Labor-/Industrieeinsatz konzipiert)
  • Mehrfarblaser (Industrielaser sind üblicherweise nur in der Farbe Grün erhältlich)
  • Höhere Strahlintensität selbst bei deutlich niedrigerer Ausgangsleistung über große Distanzen dank DSC

Die folgende Grafik vergleicht die typische effektive Laserhelligkeit eines etablierten 400 W Industrielasers, der auch für Showzwecke verkauft wird, mit der eines infinity beam-Systems mit nur 26 W über eine Distanz von 10 km - trotz deutlich geringerer Leistung und gleicher Farbe (grün) ist das infitity beam system deutlich heller:

Die Berechnungen erfolgten mit der im LOBO-Hauptkatalog abgedruckten ELB-Formel und den veröffentlichten Spezifikationen der entsprechenden Hersteller bei Veröffentlichung (15.01.2014). LOBO übernimmt keinerlei Gewähr für die Richtigkeit dieser Spezifikationen.

Für Extreme entwickelt

infinity beam®-Systeme sind speziell für den Outdoor-Betrieb konzipiert. Dank eines zweischaligen IP54-Edelstahlgehäuses kann das Lasersystem temporär ohne zusätzlichen Schutz im Freien betrieben werden. Innen ist alles auf extreme Leistungsdichte ausgelegt, die marktübliche Komponenten zerstören würden. Dies beginnt mit erstklassigen optischen Komponenten und endet mit speziell entwickelten Scannersystemen.

Integriertes Systemdesign

Erfahrung und ein ausgeklügeltes Kühlsystem sind nötig, um ein Long-Range-Lasersystem zu betreiben. Normalerweise benötigt man externe Kühler mit Wasserkühlung. LOBO hat es geschafft, alle Komponenten inklusive eines Kühlsystems für höhere Umgebungstemperaturen in ein kompaktes Gehäuse zu integrieren. Dies garantiert einfaches Handling und Transport, schnellen Aufbau und problemlosen Betrieb.

Zukunftssicherer und modular

Ein infinity beam®-System kann durch eine flexible Laserkonfiguration und austauschbare Display- Köpfe, wie z.B. Beam-Heads oder Projektions-Heads für mittlere oder größere Distanzen, auf jede Anwendung optimal angepasst werden. Jederzeit lassen sich ohne große Neuinvestitionen weitere Laser hinzufügen, Display- Köpfe austauschen oder auf die Moving Base aufrüsten.

Fortschrittliche Ansteuerung

DDL-2® erlaubt die Ansteuerung mehrerer unabhängiger Systeme über nur eine optische Signalleitung über große Distanzen und ohne elektromagnetische Einstreuungen. Eine systeminhärente Sicherheitslogik, erlaubt den Sicherheitsüberwachungs-Systemen aller Komponenten einen Not-Stop des Gesamtsystems auszulösen. Alle Systemfunktionen und Statusanzeigen lassen sich von der Fernbedienung, wie auch vom Controller steuern.

Systeme mit Beam-Heads können inklusive Moving Base auch komplett per DMX gesteuert werden.

Auf Basis der LACON-5®-Kontrollplattform können verteilt installierte infinity beam- Systeme drahtlos per GPS synchronisiert werden – selbst über Kontinente hinweg!!

Nahezu wartungsfrei

Die infinity beam®-Serie ist auf wartungsfreien, zuverlässigen Dauerbetrieb ausgelegt. Im Gegensatz zu etablierten Lösungen entfällt hier die zeitraubende, permanente Nachjustage auch im Road-Einsatz. Die typische Lebenszeit der Lasermodule beträgt mehr als 10.000 Betriebsstunden.

Einfache Handhabung

Das System erlaubt einen raschen Aufbau. Die Befestigung und Austarierung an die Moving Base erfolgt mit speziellen Schnellverbindern. Camlocks erlauben eine einfache Traversen-Montage.

Sicherheitshinweise für Beam Display Heads

infinity beam® ist ein Klasse 4-Laserprodukt mit extremen Ausgangsleistungen. Aufgrund der außerordentlich niedrigen Divergenz gelten oft Sicherheits-Distanzen von mehreren Kilometern. Deshalb sind speziell beim Einsatz von Beam Display Heads besondere Sicherheitsmaßnahmen zu ergreifen.

Das Produkt bietet eine wellenlängenabhängige sowie eine globale Einstellungsmöglichkeit der Bestrahlungsstärke. Damit lässt sich nicht nur die Reichweite und Helligkeit des Strahls erhöhen, sondern auch um die maximal zulässige Bestrahlungsstärke örtlichen Gegebenheiten anpassen (z.B. bei Flughäfen innerhalb der Reichweite). Auf große Distanzen kann zudem das Sicherheitsrisiko durch die Bewegung des Strahls zudem signifikant reduziert werden. Das System darf nur durch speziell geschultes Personal betrieben werden. Käufer erhalten eine kostenfreie Schulung mit Zertifizierung zum Laserschutzbeauftragten gemäß BGVB 2 (VGB93).

Qualifiziertes Personal muss geeignete Sicherheitsmaßnahmen ergreifen, um Augenschäden, Hautverbrennungen oder Feuergefahr auszuschließen. Der Strahl darf nicht in das Publikum oder in bewohnte Bereiche gerichtet werden. Um solche Probleme auszuschließen, hat LOBO zusätzlich zu den eingebauten Sicherheitssystemen eine mechanische Sicherheitsbegrenzung entwickelt, die sowohl die Moving Base, wie auch den Laser im Falle eines mechanischen Kontakts sofort ausschaltet.

Laserstrahlen können grundsätzlich den Luftverkehr beeinflussen, indem Flugzeugführer abgelenkt oder geblendet werden. Selbst versehentliches Blenden von Piloten muss unter allen Umständen vermieden werden. Zuwiderhandlungen haben in vielen Ländern schwere Sanktionen zur Folge.

Qualifiziertes Personal zur Überwachung des Luftraums und zusätzliche technische Maßnahmen, wie beispielsweise ADS-B-basierte Luftraumüberwachung oder Luftraumüberwachungssysteme nach dem AS6029-Standard werden dringend empfohlen, um Zwischenfälle dieser Art zu vermeiden.

Als eine dieser unterstützenden Maßnahmen bietet LOBO ein automatisiertes Luftraumüberwachungssystem als Option an. Es bietet eine automatische Positionsbestimmung per GPS und eine ADS-B-basierte Luftraumüberwachung. Im Falle, dass sich detektierte Flugzeuge der Sicherheitszone nähern, blendet das System den Strahl automatisch aus.

Anwendungsbeispiele

Damit Sie sich einen besseren Eindruck von der Qualität und den flexiblen Einsatzmöglichkeiten der Produkte machen können, finden Sie hier Fotos und Videos über nähere Produktdetails oder unterschiedliche Anwendungsbeispiele:

infinity beam – Live im Einsatz

Auf 246 m Höhe, auf dem Thyssen-Testturm in Rottweil, wird der Nachthimmel langsam horizontal von einem ultrahellen infinity beam abgescannt. Nahezu majestätisch, im Anschluss einer grandiosen Eröffnungsshow, durchdringt der Strahl des infinity beam mit einer Helligkeit von 44.683 W/m² noch über Stunden den Himmel und ist dabei über dutzende von Kilometern weit sichtbar.

infinity beam – Projektvisualisierung

Machbarkeitsstudie zweier auf infinity beam-Technologie basierender Projekte im mittleren Osten. Eine Visualisierung der technischen Konzeption in Form eines computergenerierten Videos. Da der infinity beam nicht nur wetterfest und als ultraheller Laser für extreme Distanzen entwickelt wurde, sondern sich zudem auch noch individuell konfigurieren lässt, können mit diesem Laser unterschiedliche Projekte realisiert werden. Beispielsweise kann er in einer statischen Single Beam-Version als 'Richtungszeiger' nach Mekka für eine Vielzahl von Moscheen genutzt werden, da sich unzählige infinity beams über jede beliebige Distanz synchronisieren lassen; alternativ, gezeigt am Beispiel des Burj Khalifa, als Moving Single Beam-Version – oder, wie ebenfalls visualisiert, mit einem Projection Display Head für unzählige bewegte Strahlen. So oder so: durch den infinity beam kann ein Gebäude zum weithin sichtbaren Blickfang werden.

infinity beam – Präsentation

Dieses Video zeigt 4 infinity beam-Systeme mit Ausgangsleistungen von bis zu 88 W mit bis zu 4 Coherent New Vipers pro System. Der infinity beam bietet austauschbare Display Heads - wie der sogenannte "Long-Range Beam Display Head", welcher extrem helle Strahlen in den Himmel mit außerordentlich hoher Reichweite erzeugen kann. In dieser Konfiguration könen die Systeme komplett per DMX gesteuert werden. Für Projektionen, mehrere Strahlen sowie räumliche Strahleneffekte gibt es alternativ sogenannte "Projection Display Heads" (auch hier ist eine Version mit erhöhter Reichweite verfügbar). Die gezeigten infinity beam-Systeme sind in einer Distanz von bis zu 10 km voneinander installiert, die zeitliche Synchronisation der Systeme untereinander und der Musik erfolgt via GPS.

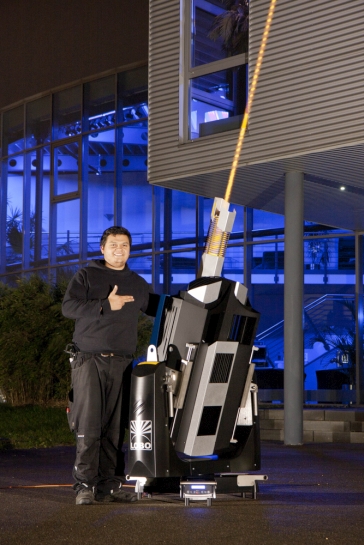

infinity beam – Dimensionen

Allein schon die mächtigen Dimensionen des infinity beams lassen erahnen, welche gigantische Helligkeit zu erwarten ist.

infinity beam – Helligkeit

Der ultrahelle Strahl des infinity beams scheint am Horizont des Nachthimmels nicht enden zu wollen – er scheint eine nahezu unendliche Reichweite zu besitzen.

infinity beam – Farben

Der infinity beam ist nicht nur in einer üblichen grünen Bestückung erhältlich, sondern auch in einer besonders auffälligen "Mango-Rot"-Version. In einer Doppel- oder Vierfach-Bestückung lassen sich so auch noch interessante Mischfarben erzeugen.

infinity beam – Sichtbarkeit

Auch der Strahl des infinity beams in der "Mango-Rot"-Variante besticht durch eine unübertroffene Helligkeit.

infinity beam – Outdoor Chassis

Das solide, zweischalige Outdoor-Chassis des infinity beams ist aus Edelstahl gefertigt, und weist eine IP-54-Schutzklasse auf, die staub- und spritzwassergeschützt aus allen Richtungen ist.

infinity beam – Display-Köpfe

Um den infinity beam optimal auf unterschiedliche Anwendungen anpassen zu können, sind austauschbare Display-Köpfe wie z.B. Beam Heads für einzelne Strahlen, oder Projektions-Heads für großflächige Projektionen erhältlich – und dies in Varianten für mittlere und große Distanzen.

infinity beam – Projektionen (1)

Der infinity beam ist auch hervorragend geeignet für großflächige Outdoor-Projektionen. Dieses Bild zeigt die Projektion auf ein Waldstück aus 1,5 km Entfernung. Es demonstriert zudem die extreme Helligkeits- und Schärfesteigerung bei der Verwendung des Long Range-Projektions-Displayheads mit DSC vom Typ IBPL-4

infinity beam – Projektionen (2)

Die Tageslichtaufnahme aus Perspektive des infinity beam-Projektors zeigt nochmals deutlich, dass es sich hier um ein ganz "normales" Waldstück, an einem Hang gelegen, handelt, auf welches – aus doch recht großer Entfernung – projiziert wird.

infinity beam – Projektionen (3)

In der Luftaufnahme werden die tatsächlichen Abstandsverhältnisse erst richtig ersichtlich: eine ca. 400 m breite Projektion bei einem Projektionsabstand von ca. 1,5 km.
